Distanzstreifen ^hqDS

Hochqualitativer Abstandhalter zwischen den beiden Bewehrungslagen

Der Distanzstreifen ^hqDS ist ein universell anwendbarer Bewehrungsabstandhalter in Form eines ebenen Gitterfachwerks, das schlangenförmig aus der Ebene gebogen wird.

Distanzstreifen ^hqDS

Vorteile

Kippsichere Standfestigkeit
Kein Fremdkörper im Beton
Geringes Gewicht
DBV-Konformität gemäß dem Merkblatt des Deutschen Beton- und Bautechnik-Vereins E.V. (DBV-Merkblatt „Unterstützungen“: F_Rd=0,67 kN/m)

Erhöhte Stabilität durch starke Drahtdurchmesser
Konstruktive Aufnahme von Schubkräften
Einfache Längenanpassung durch Biegen
Anwendung für Einzelstab und Mattenbewehrung
Feingliedriges Fachwerksystem

Distanzstreifen ^hqDS

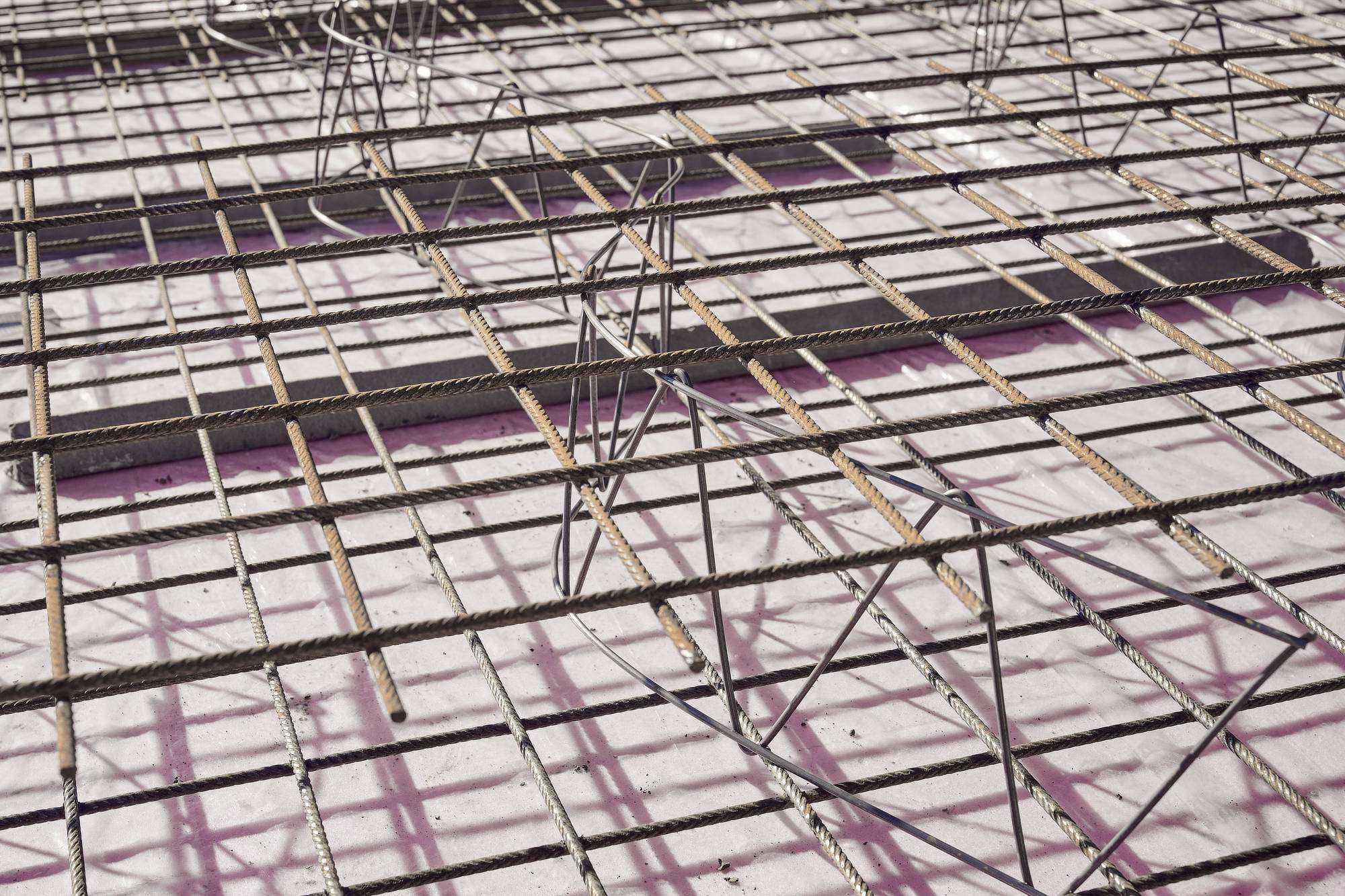

Produkteinsatz

Distanzstreifen ^hqDS

Typenübersicht

Type	Höhe cm	Gewicht kg/Stk.	Bündelung		Ausführung *)
Type	Höhe cm	Gewicht kg/Stk.	Kleinbund	Großbund	Ausführung *)
DS 03	3	0.47	25	1000	V
DS 04	4	0.55	25	1000	D
DS 05	5	0.56	25	500	D
DS 06	6	0,57	25	500	D
DS 07	7	0.59	25	500	D
DS 08	8	0.60	25	500	D
DS 09	9	0.62	25	500	D
DS 10	10	0.64	25	500	D
DS 11	11	0,65	25	500	D
DS 12	12	0.67	25	500	D
DS 13	13	0.82	25	500	D
DS 14	14	0.84	25	500	D
DS 15	15	0.86	25	500	D
DS 16	16	0.89	25	500	D
DS 17	17	0.91	25	500	D
DS 18	18	0.94	25	500	D
DS 19	19	0.96	25	500	D
DS 20	20	0.99	25	500	D
DS 22	22	0.98	25	400	V
DS 24	24	1,01	25	400	V
DS 26	26	1.05	25	300	V
DS 28	28	1,09	25	300	V
DS 30	30	1,13	25	300	V
DS 32	32	1.51	25	200	V
DS 35	35	1.58	25	200	V
DS 37	37	1.63	25	200	V
DS 40	40	1.70	25	200	V
DS 42	42	2.12	25	200	V
DS 45	45	2.21	25	200	V
DS 47	47	2.27	25	200	V
DS 50	50	2.36	25	200	V

*) D … Diagonale Ausführung in Form eines Fachwerks
V … Vertikale Ausführung in Leiterform
Gewichts- und Maßtoleranzen gemäß DBV-Merkblatt „Unterstützungen nach Eurocode 2“

Distanzstreifen ^hqDS

Einbausituationen / Verlegung

Empfohlen wird ein Verlegeabstand der Distanzstreifen ^hqDS von ca. 50 cm, das entspricht einem Stück pro m² oberer Bewehrung. Bei stärkerer oberer Bewehrung kann der Verlegeabstand vergrößert werden.
